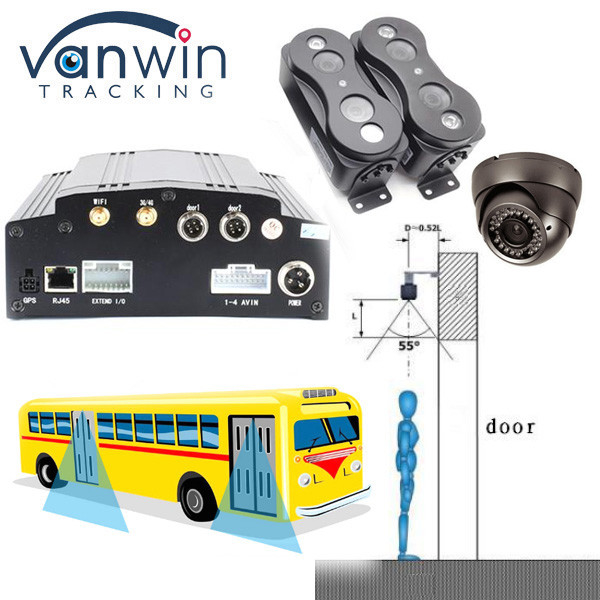

Automatisiertes System zur Passagierzählung mit mobilen DVR-CCTV-Kameras für Busse

4CH 720P 3G/4G Echtzeit-Videoverfolgung Mobiler DVR mit Bus-Personenzähler, alles in einem System.

Der Video-Personenzähler für Busse (VPC) mit Binokularlinse wurde auf Grundlage fortschrittlicher Videozähl- und Bildanalysetechnologie entwickelt.

Es ermittelt die Anzahl der Passagiere, indem es menschliche Merkmale wie Kopf, Schultern, Körper und Bewegungsmerkmale des Körpers beim Ein- und Aussteigen erfasst und erzielt genaue Zählergebnisse durch einen intelligenten Hochgeschwindigkeits-DSP-Algorithmus.

Nach vielen Jahren der Verbesserung und Entwicklung wurde die Kernberechnung erfolgreich in verschiedenen Anwendungsszenarien und Fahrzeugen eingesetzt. Normalerweise liegt die Genauigkeit der Statistiken bei über 98% und unter beengten Umständen ist die Die Genauigkeit liegt bei über 95 %.

Es kann Rucksäcke, Gepäck usw. automatisch filtern.

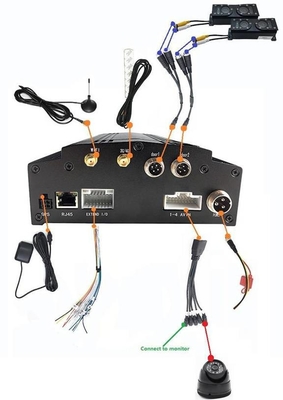

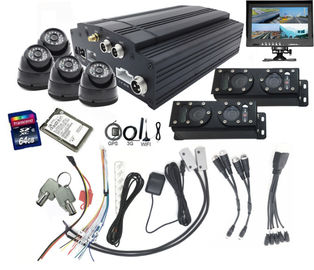

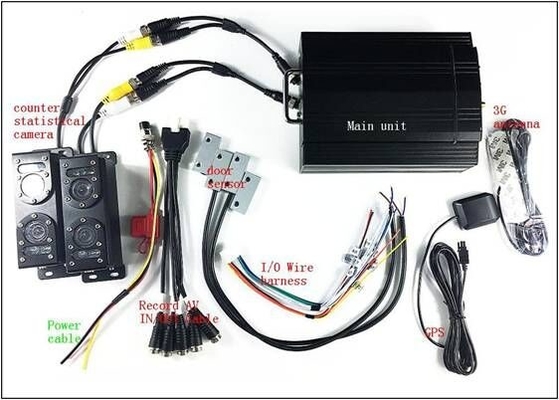

1. Haupteinheit (unten)

Zählerprozessor (Gehirn), an der Unterseite des Sitzes oder an der Decke des Busses montiert, verarbeitet und berechnet die Daten und sendet sie an den Festplattenspeicher oder 3G/4G

2. Binokularkamera

An der Decke der Türen angebracht, zählt es, wie viele Passagiere in den Bus ein- und aussteigen.

3. Türsensor

Tür-Auf/Zu-Sensor, wird zum Erfassen des Tür-Auf- oder -Zu-Status verwendet.

4. 2 ~ 4 Überwachungskameras

5. Ein Monitor für Option

Parameter
1.1 Zählkamera
Bildsensor: 1/3 SONY
CCD-TV-System: PAL/NTSC
TV-Zeilen: 700TVL
Bildausgabe: Synchrone Abtastung
Abstand der Ausgangslinse: 5 mm
Linse: 960 x 576 Pixel, 3,6 mm (2,8 mm/3,6 mm/4 mm/6 mm optional)
Betrachtungswinkel: 55 Grad
Bereich der Installationshöhe: 2,1 m ~ 2,3 m (Linse 3,6 mm), 1,9 m ~ 2,1 m (Linse 2,8 mm),
2,3 M ~ 2,5 M (4 mm Objektiv)
Erkennungsbereich der Türbreite: 0,4 m ~ 1,2 m
Weißabgleich: Auto Shutter:1/50-
1/80000(s) 1/60-1/80000(s) Rahmen
Rate: 25 FTPS
Videoausgangsschnittstelle: Composite-Videoausgang, 75 Ω 1 Vp-p
Luftfahrtgewinn: Auto
SNR: >48 dB
Stromversorgung: DC12
V-Leistung: ≤ 1 W.
Betriebstemperatur: -30–+55 °C.
Relative Luftfeuchtigkeit: 10 % ～ 90 % Nicht kondensiert
Kühlung: keine aktive Kühlung, passiver Aufbau mit Wärme
Ableitung Produktgröße: 155 (L) x 50 (B) x 55 (H) mm
Gewicht: 0,32 kg

1.2 Türsensor

Kontaktart: Verbunden bei Berührung, getrennt bei Trennung. Max. Leistung: 10 W.
Minimale Schaltspannung: 100 VDC
Avalenche-Spannung: 200 VDC Max-Schalter
Strom: 0,5 A. Maximaler Laststrom: 1 A.
Maximaler Kontaktwiderstand: 100 mΩ
Min. Isolationswiderstand: 10 ~ 10 Ω Bewegungszeit: 0,4 ms
Prellzeit: 0,3 ms
Freigabezeit: 0,05 ms
Maximale Arbeitsfrequenz: 5000 ± 400 Hz. Empfindlichkeit: 07-10AT.
Minimaler Reset-Index: 5AT Max Kontakt
Kapazität: 0,3 pF. Gehäusematerial: Zinklegierung.
Produktfarbe: Grau
Betriebstemperatur: -30 °C bis 80 °C. Relative Betriebstemperatur
Luftfeuchtigkeit: ≤ 95 % (40 °C)
Magnetischer Sensor/Auslöseabstand: 35–45 mm.

1.3 Haupt-MDVR
