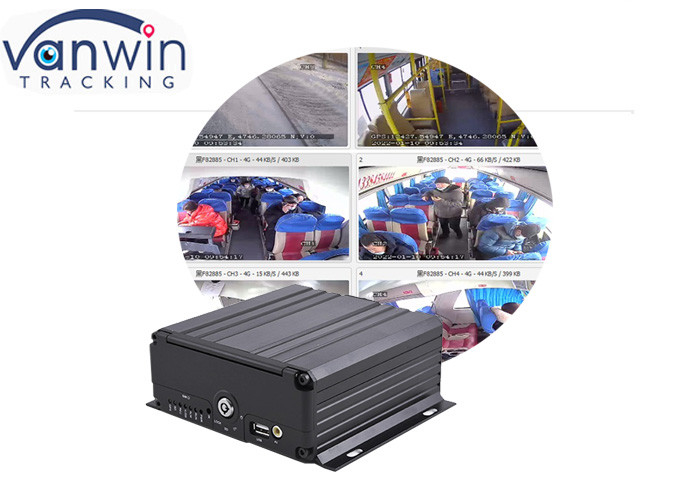

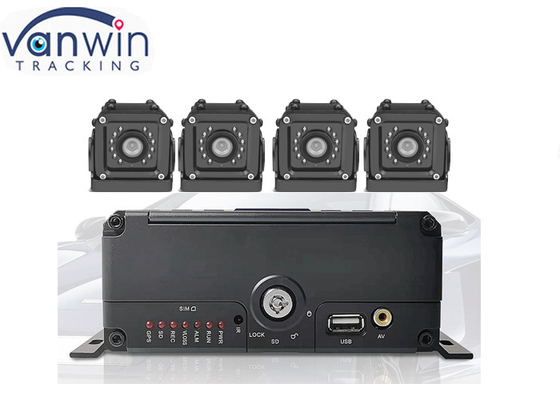

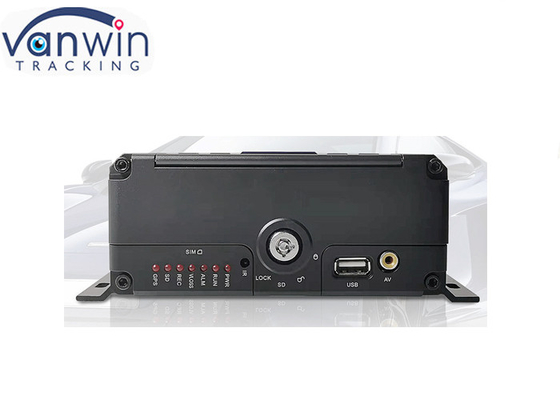

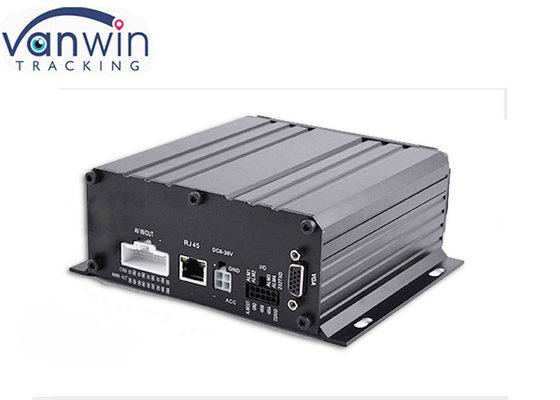

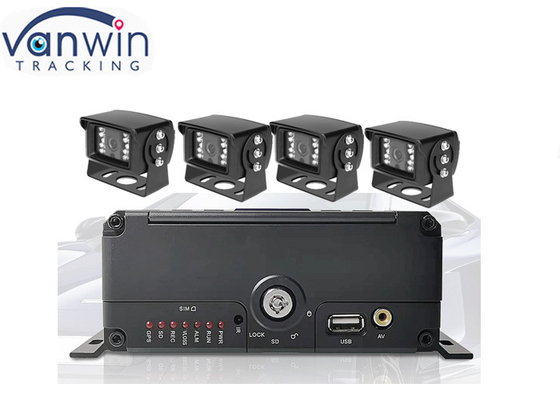

4 Kanäle HDD mobile DVR Live Video Streaming Fahrzeugüberwachungssystem
Produktdetails:
| Place of Origin: | China |
| Markenname: | Vanwin Tracking |
| Zertifizierung: | CE ROHS |
| Modellnummer: | VW904 |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 1PC |
|---|---|
| Verpackung Informationen: | Karton-Kasten |
| Delivery Time: | 5-15 days |
| Payment Terms: | T/T Western union, paypal |
| Supply Ability: | 1000pcs/Month |
|
Detailinformationen |
|||
| Auflösung des Videos: | 1080P/ 960P/720P/D1/HD1/CIF | Mobilfunk-App: | - Ja, das ist es. |
|---|---|---|---|
| Video-Eingabe: | 4CH | Betriebstemperatur: | -20°C bis +60°C |
| Speicherkapazität: | 256GB | Produktbezeichnung: | Bewegliches dvr HDD SSD |
| Aufnahmebetrieb: | Manuelle Zeitplan-Bewegungs-Warnung | Abmessungen: | 140*116*35MM |
| Hervorheben: | GPS WIFI HDD bewegliches DVR,Fahrzeug,das HDD bewegliches DVR überwacht |
||
Produkt-Beschreibung
4 Kanäle HDD mobile DVR Live Video Streaming Fahrzeugüberwachungssystem
Beschreibung des Produkts:
DieMobile digitale Videorekorderist ein HDD SSD Fahrzeug Digital Video Recording System, das H.264/265 Komprimierung für effiziente Speicherung und Übertragung unterstützt.Es ermöglicht Benutzern, sich aus der Ferne mit dem System zu verbinden und ihre Aufnahmen von überall aus anzuzeigenEs verfügt auch über eine mobile App, mit der Benutzer die Aufnahmen direkt von ihren Smartphones aus kontrollieren und darauf zugreifen können.Es unterstützt bis zu vier Kanäle der Videoeingabe und hat einen VGA- und einen CVBS-Videoausgang.
Produktparameter
| Betriebssystem | Linux | |
| Sprache | Englisch, Chinesisch oder benutzerdefinierte Sprache. | |
| Komprimierung von Videos | H.264 | |
| OSD | Zeit, Datum, Fahrzeugkennzeichnung, Bild usw. | |
| GUI | OSD-Schnittstelle | Kann sich extern mit LCD verbinden und die Systemspezifikationen per Fernbedienung festlegen |
|
Video und Aufzeichnung |
Video-Eingabe |
4CH 720P/960P/1080P AHD/Analog/Verbundvideoeingang, Verbindung für die Luftfahrt 1.0Vp-p, 75Ω |
| Videoausgabe |
1CH Compound-Videoausgang mit optionalem VGA-Ausgang, 1,0Vp-p, 75Ω. Unterstützt 1CH Vollbild und 4CH Spaltung. |
|
| Vorschau |
Single/4CH Bilder Vorschau, Unterstützung Vollbildschirm des Ereignisses auslösen oder Rückblick auf das Rückfahren des Fahrzeugs |
|
| Aufzeichnungsauflösung |
Unterstützung von 1080P/960P/720P/D1/HD1/CIF, Unterstützung von maximal 4 Kanälen 1080P
|
|
| Aufzeichnungsqualität | Optionale Aufzeichnung für die Stufe 0-7. 0 ist die höchste und 7 die niedrigste. | |
| Videoübertragung |
PAL: 100 Bilder pro Sekunde, CCIR625-Linie, 50 Szenen NTSC:120 fps, CCIR525line, 60 Szenen CIF:256Kbps - 1,5Mbps,8 Bildqualität für optionale HD1:600Kbps - 2,5Mbps,8 Bildqualität für optionale D1:800Kbps - 3Mbps,8 Bildqualität für optionale 720P:800Kbps - 4Mbps,8 Bildqualität für optionale |
|
| Aufnahmemodus |
Standard automatische Videoaufnahme, Unterstützung der Zündvideoraufnahme, Videoaufzeichnungen, Alarmvideoaufzeichnungen usw. |
|
| Audio | Audio-Eingabe | 4CH Luftfahrtanschluss-Eingänge |
| Audio-Ausgabe | 1CH Luftfahrtanschluss-Ausgang, Ausgangsniveau:1V - 2V | |
| Komprimierungsformat | G. Ich weiß.726, Geschwindigkeit für 8KB/s | |
| Alarminput | 4CH-Level-Alarminputs | |
| Ausgang der Alarmanlage | Ausgangssignal für 1CH-Level | |
| Kommunikationsoberfläche | Optional für 1CH RS232 oder 1CH RS485 | |
| Drahtlose Übertragung |
Unterstützung der eingebauten drahtlosen 4G-Übertragung, WCDMA, CDMA2000, Unterstützung der Erweiterung der eingebauten/externen WIFI-Übertragung, kompatibel mit GPRS, EDGE |
|
| Standort / G-Sensor |
Unterstützung des eingebauten GPS/BD-Moduls, des eingebauten G-Sensors, der Analyse und Wiedergabe von Dosen für Fahrzeugfahrstrecke |
|
| Video-Speicher | Aufbewahrung | Unterstützt eine 2T 2,5-Zoll-HDD und 1 256G-SD-Speicherkarte |
| Aktualisierungsmethode | Unterstützung von SD-Karte lokales Upgrade, Remote-Upgrade automatisch | |
| Dateiformat | allgemeines Videoformat H.264 | |
| Dateisystem | FAT32-exklusives Dateisystem | |
| Videowiedergabe | Video-Suche | Suchen Sie nach aufgezeichneten Videodateien nach Aufnahmedauer und -methode |
| Wiedergabe | Unterstützung bei maximal 4 Kanälen synchroner Wiedergabe, Aussetzen, Vorwärts, Rückwärts | |
| Unterstützung 2/4/8/16 mal Geschwindigkeit vorwärts oder rückwärts | ||
| Sicherheitsmanagement | Benutzer- oder Administrator-Passwortverwaltung, Support-Bildschirm gesperrt | |
| Erweiterungsfunktionen | TTS Sprachübertragung | Unterstützung der TTS-Sprachübertragung |
| Ausbau der Serienanschlüsse | Unterstützung der Verbindung externer Geräte für Werbebildschirme, PTZ-Steuerung, Kraftstoffsensor usw. | |
|
Energie und Verbrauch |
Strommanagement |
Selbstanpassbarer Breitspannungseingang mit Schutzfunktionen bei Überlastung, Unterspannung, Kurzschluss, Rückwärtsverbindung usw. Unterstützung der Einstellung der Start-/Ausschaltzeit, Funktion der verzögerten Auslösung |
| Energie und Verbrauch | Eingangsspannung | Gleichstrom: +8V - +36V |
| Ausgangsspannung | Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von elektrischen Geräten, die in Anhang I der Verordnung (EG) Nr. 715/2009 enthalten sind. | |
| Schutzabschaltung | UPS-Technologie schützt alle aufgezeichneten Informationen automatisch und stellt sicher, dass die Dateien bei plötzlichem Stromausfall unbeschädigt sind. | |
| Verbrauch | Normalbetrieb < 14W, Standby < 0,5W | |
| Arbeitsumfeld | Temperatur | -20°C bis +70°C |
| Luftfeuchtigkeit | 20% bis 80% | |
| SD-Kartentyp-Serie | Abmessung | 150*137*60MM |
| Gewicht | 1.65 Kilo | |
Anwendungen:
Unterstützung und Dienstleistungen:
Technische Unterstützung und Wartung von SD-Karte-DVR-Geräten
- Bereitstellung von rund um die Uhr technischem Support für SD Card Mobile DVR Produkte.
- Bereitstellung von Online-Tutorials zur Verwendung von SD Card Mobile DVR.
- Bereitstellung von Systemaktualisierungen und Upgrades für SD Card Mobile DVR.
- Bereitstellung von Kundendienst für Anfragen im Zusammenhang mit SD Card Mobile DVR.
- Bereitstellung von Problemdiagnosen und Fehlerbehebung für SD Card Mobile DVR.
- Bereitstellung von Installationsdiensten für SD-Card Mobile DVR.
- Bereitstellung von Online-Kundendienst und -unterstützung für SD Card Mobile DVR.
Verpackung und Versand:
Verpackung und Versand für SD-Karte Mobile DVR:
Der SD Card Mobile DVR wird in eine antistatische Plastiktüte verpackt und in eine Pappschachtel gelegt.Die Verpackung wird mit klarem Klebeband versiegelt und mit dem Produktnamen und anderen erforderlichen Informationen versehen.Alle Lieferungen erfolgen über einen trackierten Kurierdienst und sind voll versichert.
